Ultra Compact IQ Modulator Bias Controller Automatisk förspänningskontroller
Särdrag
• Tillhandahåller tre fördomar för IQ -modulatorer Moduleringsformat Independent:
• QPSK, QAM, OFDM, SSB Verified
• Plug and Play:
Ingen manuell kalibrering behövs allt automatiskt
• I, Q Arms: Kontroll på topp- och nolllägen Högt utrotningsförhållande: 50dB max1
• P ARM: Kontroll på Q+ och Q-lägen noggrannhet: ± 2◦
• Låg profil: 40mm (W) × 28mm (d) × 8mm (h)
• Hög stabilitet: Helt digital implementering Lätt att använda:
• Manuell drift med minihoppare flexibla OEM -operationer genom UART2
• Två lägen för att tillhandahålla förspänningsspänningar: A.Automatisk förspänningskontroll B.Ser definierad förspänningspänning
Ansökan
• LinBO3 och andra IQModulators
• QPSK, QAM, OFDM, SSB och etc.
• Sammanhängande överföring
Prestanda

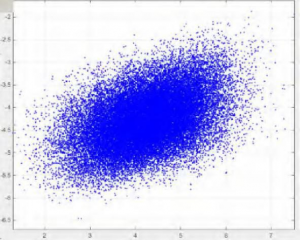

Bild 1. Konstellation (utan styrenhet)
Bild 2. QPSK Constellation (med Controller

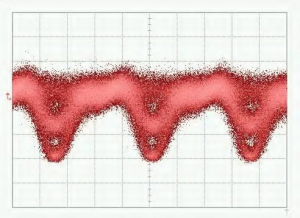

Bild 3. Qpsk-eye-mönster
Bild 5. 16-QAM Constellation Mönster
Bild 4. QPSK -spektrum
Figur 6. 16-QAM-spektrum
Specifikationer
| Parameter | Min | Typ | Max | Enhet |
| Kontrollprestanda | ||||
| Jag, Q Arms kontrolleras påNull (minimum) ellerTopp (maximalt) punkt | ||||
| Utrotningsförhållande | Mer1 | 50 | dB | |
| P arm styrs påQ+(höger kvadratur) ellerQ- ( vänster kvadratur) punkt | ||||
| Noggrannhet vid quad | -2 | +2 | grad2 | |
| Stabliseringstid | 15 | 20 | 25 | s |
| Elektrisk | ||||
| Positiv kraftspänning | +14.5 | +15 | +15.5 | V |
| Positiv kraftström | 20 | 30 | mA | |
| Negativ kraftspänning | -15.5 | -15 | -14.5 | V |
| Negativ kraftström | 8 | 15 | mA | |
| Utgångsspänning | -14.5 | +14.5 | V | |
| Ddera amplitud | 1%Vπ | V | ||
| Optisk | ||||
| Ingångsoptisk kraft3 | -30 | -8 | dbm | |
| Ingångsvåglängd | 1100 | 1650 | nm | |
1. Mer hänvisar till modulatorutrotningsförhållandet. Det uppnådda utrotningsförhållandet är vanligtvis utrotningsförhållandet mellan modulator som anges i modulatordatabladet.
2. Vänligen notera att ingångsoptisk kraft inte motsvarar den optiska kraften vid vald förspänningspunkt. Den hänvisar till den maximala optiska kraften som modulatorn kan exportera till styrenheten när förspänningsspänning sträcker sig från −vπ till +vπ.
Gräns-snittet
Figur 5. Montering
| Grupp | Drift | Förklaring |
| Återställa | Sätt i jumper och dra ut efter 1 sekund | Återställ regulatorn |
| Driva | Strömkälla för förspänningskontroller | V- ansluter kraftförsörjningen negativa elektroden |
| V+ ansluter strömförsörjningen | ||
| Mittport ansluts till markelektroden | ||
| Polär1 | PLRI: sätt in eller dra ut bygeln | Ingen bygel: NULL -läge; Med Jumper: Peak Mode |
| PLRQ: sätt in eller dra ut bygeln | Ingen bygel: NULL -läge; Med Jumper: Peak Mode | |
| PLRP: Sätt in eller dra ut bygeln | Ingen jumper: Q+ -läge; med jumper: Q-läge | |
| LED | Ständigt | Arbetar under stabilt tillstånd |
| On-off eller off-on varje 0,2-tal | Bearbeta data och söka efter kontrollpunkt | |
| On-off eller off-on var 1-år | Inmatning av optisk kraft är för svag | |
| On-off eller off-on var tredje-talet | Inmatning av optisk kraft är för stark | |
| Pd2 | Anslut till fotodioden | PD -port förbinder katoden för fotodioden |
| GND -port ansluter anoden för fotodioden | ||
| Förspänningsspänningar | I, ip: förspänningsspänning för i arm | IP: Positiv sida; I: Negativ sida eller mark |
| QN, QP: Biasspänning för Q -arm | QP: Positiv sida; QN: Negativ sida eller mark | |
| PN, PP: Biasspänning för P ARM | PP: Positiv sida; PN: Negativ sida eller mark | |
| Uart | Använd kontroller via UART | 3.3: 3.3V referensspänning |
| GND: mark | ||
| RX: Mottagning av controller | ||
| TX: Sändning av styrenheten |
1 Polar beror på system RF -signal. När det inte finns någon RF -signal i systemet bör polar vara positiv. När RF -signal har amplitud större än en viss nivå kommer polar att förändras från positivt till negativt. För närvarande kommer nullpunkt och topppunkt att växla med varandra. Q+ punkt och Q-punkt kommer också att växla med varandra. Polär switch gör det möjligt för användaren att ändra polar
direkt utan att ändra driftspunkter.
2Endast ett val ska väljas mellan att använda kontroller fotodiode eller använda modulatorfotodiode. Det rekommenderas att använda Controller Photodiode för labbexperiment av två skäl. För det första har Controller Photodiode säkerställt egenskaper. För det andra är det lättare att justera ingångsljusintensiteten. Om du använder modulatorns interna fotodiode, se till att utgångsströmmen för fotodiode är strikt proportionell mot ingångseffekt.
