Rof Elektrooptisk modulator 1550nm AM-serien Intensitetsmodulator 40G

Rof Electro-optic modulator 1550nm AM Series Intensity Modulator 40G Featured Image

Kort beskrivning:

LiNbO3-intensitetsmodulatorn används ofta i höghastighets optiska kommunikationssystem, laseravkänning och ROF-system på grund av väl elektrooptisk prestanda. R-AM-serien baserad på MZ push-pull struktur och X-cut design, har stabila fysikaliska och kemiska egenskaper, som kan tillämpas både i laboratorieexperiment och industriella system.

Skicka e-post till oss LADDA NER

Produktdetaljer

Rofea Optoelectronics erbjuder optiska och fotonikprodukter för elektrooptiska modulatorer

Produkttaggar

Särdrag

* Låg insättningsförlust
* Hög bandbredd
* Låg halvvågsspänning
* Anpassningsalternativ

Elektrooptisk modulator Elektrooptisk modulator LiNbO3 intensitetsmodulator MZM Modulator Mach-Zehnder Modulator LiNbO3 modulator Litiumniobatmodulator

Ansökan

⚫ ROF-system
⚫ Kvantnyckelfördelning
⚫ Laseravkänningssystem
⚫ Sidobandsmodulering

Rof-AM-serien	Rof-AM-07	Rof-AM-08	Rof-AM-10	Rof-AM-13	Rof-AM-15
Driftvåglängd	780 nm	850 nm	1064nm	1310 nm	1550 nm
Bandbredd	10 GHz	10 GHz	10/20GHz	2,5 GHz	50GHz	10 GHz	20GHz	40 GHz
Insättningsförlust	＜5dB	＜5dB	＜5dB	＜5dB	＜4dB
Utsläckningsförhållande @DC	＞20dB	＞20dB	＞20dB	＞20dB	＞20dB
V_Π@RF (1KHz)	＜3V	＜3V	＜4V	<3,5V	＜6V	<5V
V_Π@Bias	＜3.5V	＜3.5V	＜5V	<5V	<8V	<7V

Beställningsinformation

Rof

XXG

Typ:

AM --- Intensitetsmodulator

Våglängd:

07---780nm
08---850nm

10---1060nm

13---1310nm

15---1550nm

Bandbredd:

10 GHz

20GHz

40 GHz

50 GHz

Övervaka PD:

PD---Med PD
00 --- Ingen PD

In-Out Fiber typ:

PP---PM/PM

Optisk kontakt:

FA---FC/APC

FP---FC/PC

SP --- Anpassning

R-AM-15-40G

Våglängd 1550nm 40GHz Intensitetsmodulator

Parameter				Symbol		Min	Typ	Max	Enhet
Optiska parametrar
Driftvåglängd				l		1530	1550	1565	nm
Insättningsförlust				IL			4	5	dB
Optisk returförlust				ORL				-45	dB
Switch släckningsförhållande @DC				ER@DC		20	23	45	dB
Dynamiskt utsläckningsförhållande				DER			13		dB
Optisk fiber	Inputhamn					Panda PM Fujikura SM
	utgångsport					Panda PM Fujikura SM
Optiskt fibergränssnitt						FC/PC、FC/APC Eller användaren att specificera
Elektriska parametrar
Driftsbandbredd(-3dB)					S₂₁	28	30		GHz
Halvvågsspänning Vpi		RF			@50KHz		4.5	5	V
		Bias			@Bias		6	7	V
Elektrisk returförlust					S₁₁		-12	-10	dB
Ingångsimpedans			RF		Z_RF	50			W
			Bias		Z_BIAS	1M			W
Elektriskt gränssnitt						V(f)

Begränsningsvillkor

Parameter	Symbol	Enhet	Min	Typ	Max
Ingångs optisk effekt	P_{i, max}	dBm			20
Ingång RF-effekt		dBm			28
förspänning	Vbias	V	-15		15
Driftstemperatur	Bästa	℃	-10		60
Förvaringstemperatur	Tst	℃	-40		85
Fuktighet	RH	%	5		90

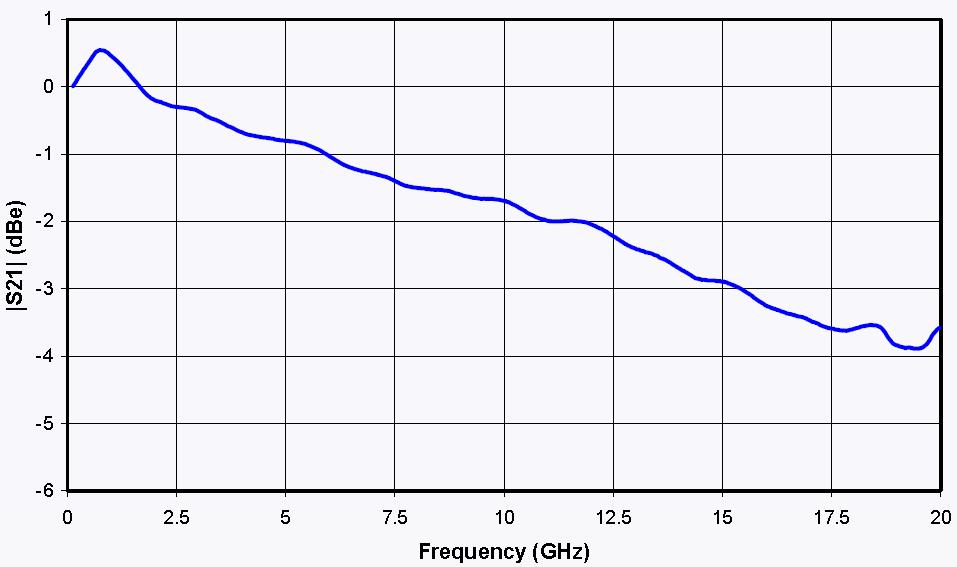

S21 Kurva

&S11 Kurva

S21&s11 kurvor

Mekaniskt diagram

HAMN	Symbol	Notera
I	Optisk ingångsport	PM Fiber (125μm/250μm)
Ut	Optisk utgångsport	PM och SMF alternativ
RF	RF-ingångsport	SMA(f)
Bias	Bias kontrollport	1,2 Bias, 34-N/C

Tidigare: Rof Elektrooptisk modulator 1550nm AM-serien Intensitetsmodulator 20G

Nästa: Rof Electro-optic modulator 1310nm Intensity Modulator 2.5G mach-zehnder modulator

Rofea Optoelectronics erbjuder en produktlinje av kommersiella elektrooptiska modulatorer, fasmodulatorer, intensitetsmodulatorer, fotodetektorer, laserljuskällor, DFB-lasrar, optiska förstärkare, EDFA, SLD-laser, QPSK-modulering, pulslaser, ljusdetektor, balanserad fotodetektor, laserdrivrutin , Fiberoptisk förstärkare, Optisk effektmätare, Bredbandslaser, Avstämbar laser, Optisk detektor, Laserdioddrivrutin, Fiberförstärkare. Vi tillhandahåller också många speciella modulatorer för anpassning, såsom 1*4 array-fasmodulatorer, ultralågt Vpi och modulatorer med ultrahögt utsläckningsförhållande, som främst används på universitet och institut.
Hoppas våra produkter kommer att vara till hjälp för dig och din forskning.
